Na pravom tlačidle vyberte smer chodu, a potom stlačením tlačidla „ŠTART“ aktivujte motor. Nemusíte byť v blízkosti spínača. Motor zastane v koncovej polohe.

Ak chcete zmeniť smer chodu, najprv stlačte tlačidlo „STOP“ (horná časť ľavého tlačidla), potom vyberte nový smer chodu na pravom tlačidle a následne stlačte tlačidlo „ŠTART“ (spodná časť ľavého tlačidla). Tento ovládač je vhodný pre motory, u ktorých nie je potrebné často meniť smer chodu, a preto nemusíte čakať, kým motor dosiahne koncovú polohu. Tento typ spínača umožňuje vybitie kondenzátorov motora, vďaka čomu sa spínače koncovej polohy nezaseknú.

Tento výrobok je chránený minimálne jedným patentom (žiadosťou o udelenie patentu). Viac informácií o patentoch nájdete na stránke www.niko.eu/innovation.

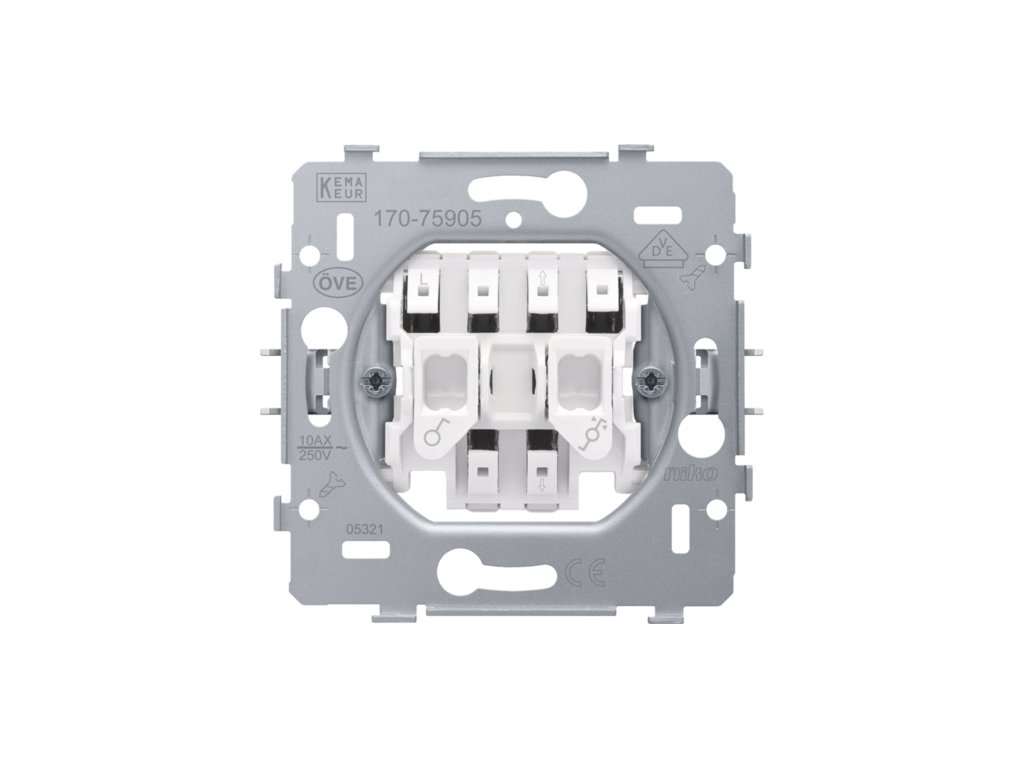

Prístrojový spodok pre spínač sťahovacích roliet, samostatne elektricky ovládaný, 10 AX/250 Vac, automatické svorky.

• Počet ovládacích tlačidiel: 4 ovládacie tlačidlá
• Max. menovitá hodnota MCB: 16 A (obmedzená v súlade s národnými inštalačnými predpismi)
• Stupeň ochrany: IP41 pro kombináciu spínača, stredového krytu a rámčeka
• Odolnosť voči nárazu: Kombinácia mechanizmu, stredového krytu a rámčeka má odolnosť voči nárazu IK06
• Materiál prístrojového spodku
  • tvrdená syntetická živica (UF) s vysokou tepelnou odolnosťou
  • biela RAL9010 (cca)
• Montážny rám
  • 1 mm hrubý kov
  • zo všetkých strán pozinkovaný po orezaní, dokonca aj na rezných hranách
  • so 4 drážkami, 7 mm otvor pro skrutku
  • so 4 otvormi (označené symbolom skrutky) s priemerom 3 mm pre montáž na panel
• Spôsob pripevnenia
  • jednoduchá montáž do zápustnej montážnej krabice s upevňovacími plochami
  • rozperky, ktoré je možné otvoriť otočením skrutiek s kombinovanou hlavou (Pz1 alebo plochý skrutkovač 1 x 5 mm), pre montáž do zápustnej montážnej krabice s upevňovacími plochami
  • hĺbka uchytenia 31 mm
  • rozperky môžu byť zatlačené do ich východiskovej polohy
  • rozperky sa dajú ľahko vytlačiť pomocou skrutkovača
• Stredová vzdialenosť
  • horizontálne spojenie a vertikálne spojenie so stredovou vzdialenosťou 71 mm
  • na horizontálne spojenie prístrojových spodkov sú na spodnej strane dva predformované výstupky. Zložením týchto výstupiek smerom nadol sa spojenie zaistí
  • extra robustnosť vďaka prehnutým okrajom na vonkajšej strane základne a pokračovaniu do vnútra základne
• Okrajová hrana: ak zapustená inštalačná krabica prečnieva z omietky, na odstránenie 1 až 1,2 mm vôle je možné použiť 4 obdĺžnikové otvory (7 x 2,5 mm), ktoré sa nachádzajú na montážnom ráme. Aj v prípade takejto vôle môže rámček stále dokonale lícovať so stenou.
• Pripojenie vodičov
  • vybavené zásuvnými bezskrutkovými svorkami pre upínanie vodičov
• Prierez vodičov
  • pripojovacie svorky môžu obsahovať až 2 vodiče s prierezom 2,5 mm²
• Dĺžka odblankovania
  • 8 mm dĺžka odblankovania
  • nezmazateľne zaznačená na zadnej časti: dĺžka odblankovania a schéma zapojenia
  • nezmazateľne zaznačené na prednej časti: svorky a symbol spínača
• Prevádzková teplota: -5 – +40 °C
• Rozmery (VxŠxH): 73 x 73 mm
